Konektor Magnetik Melingkar

Dongguan Xinteng Electronics Co, Ltd adalah salah satu produsen dan pemasok konektor magnetik melingkar paling andal di Cina, yang ditampilkan oleh produk berkualitas dan pelayanan yang baik. Selamat datang di grosir konektor magnetik melingkar tahan lama dalam stok di sini dari pabrik kami. Juga, layanan yang disesuaikan dan layanan OEM&ODM tersedia.

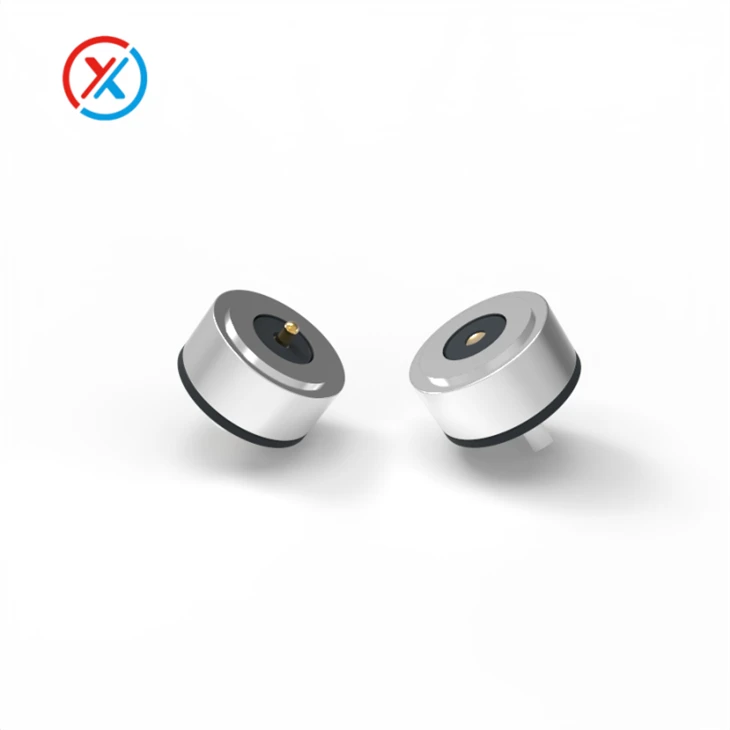

Keunggulan Pogo Pin magnet ini pertama terletak pada cara penyambungannya. Desain konektor Pogo Pin melingkar mempertahankan tampilan estetis dengan tetap menjaga tekanan kontak stabil. Ringkas dan hemat ruang-namun tahan lama dan andal, memastikan pengisian daya dan transmisi sinyal stabil. Dengan diameter 8.0mm, konektor magnetik melingkar ini ideal untuk lampu LED nirkabel kecil, kamera aksi, dan perekam video. Ukurannya yang kecil tidak mengurangi keseluruhan desain, namun tetap mempertahankan kinerja yang stabil dan andal.

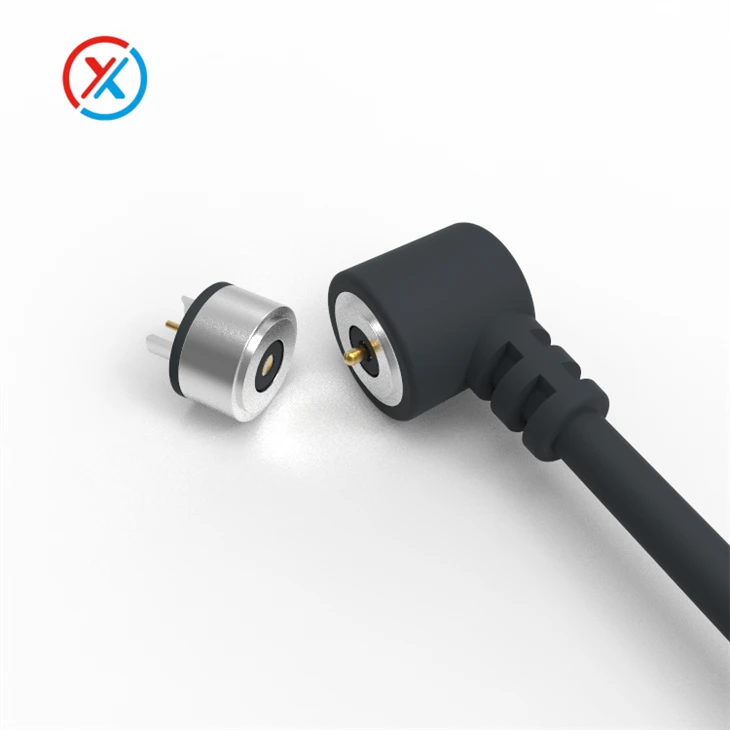

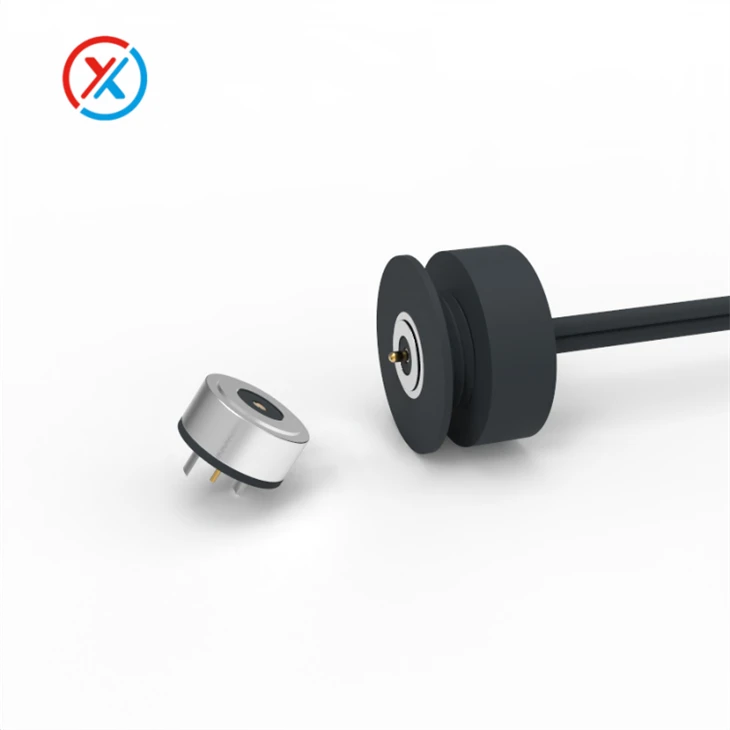

Yang lebih penting lagi, konektor magnetiknya-mudah digunakan. Saat perangkat diletakkan di dekat dok pengisi daya atau kabel pengisi daya magnetis, konektor betina memiliki kekuatan retensi 400g, memungkinkan Pin Pogo disejajarkan dengan mudah, sehingga tidak perlu penyesuaian sudut yang cermat untuk memasukkan dan melepas. Desain ini memberikan kenyamanan besar bagi pengguna. Hal ini juga mengurangi kerumitan produksi massal dan perakitan bagi produsen, dan konektornya tahan lama serta tidak mudah aus dan oksidasi.

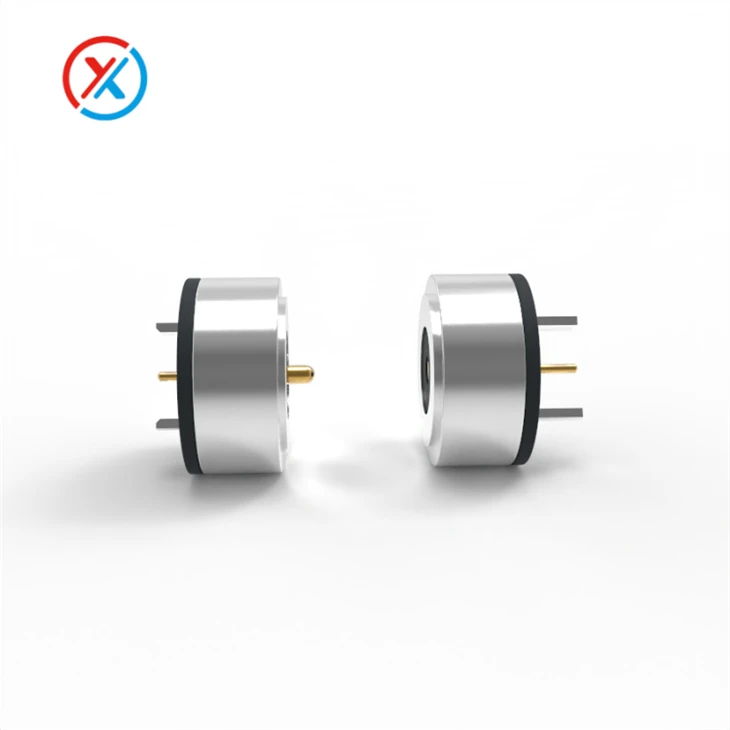

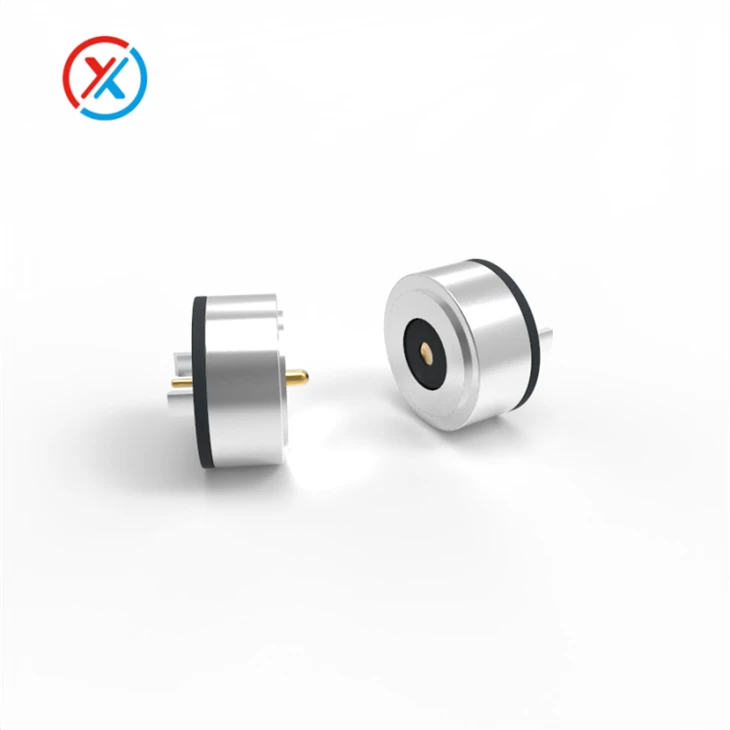

Konektor magnetik melingkar memiliki diameter 8,0 mm, menjadikannya kompak dan tahan lama. Pin pogo dengan diameter 1,0 mm cukup besar untuk memberikan aliran arus yang cukup, mampu mengalirkan arus maksimum kurang lebih 3A. Desainnya yang melingkar juga menciptakan estetika yang indah, mencegah masalah konektor mengurangi kesederhanaan perangkat secara keseluruhan.

• Pertama, hindari kompresi penuh.

Setiap pin pogo memiliki pukulan total dan pukulan kerja. Pukulan total hanya menunjukkan jumlah maksimum yang dapat dikompresi secara fisik. Namun, dalam penerapan sebenarnya, yang terbaik adalah tetap menggunakan pukulan yang disarankan. Misalnya, jika spesifikasi desain menentukan total kayuhan 1,5 mm, maka disarankan kayuhan sekitar 1,0 mm. Menggunakan langkah yang disarankan akan memastikan gaya kontak yang cukup tanpa mendorong pegas hingga batasnya, sehingga dapat mempercepat masa pakai pin pogo, sehingga memperpanjang masa pakainya secara signifikan.

• Kedua, pertimbangkan kestabilan gaya pegas.

Jika kompresi terlalu dangkal selama pengoperasian, gaya pegas tidak akan mencukupi, menyebabkan titik kontak mudah kendor. Sebaliknya, jika pin pogo dikompresi terlalu dalam selama pengoperasian, pegas akan mengalami tegangan tinggi dalam waktu lama, cepat lelah, atau bahkan berubah bentuk. Oleh karena itu, pemasok umumnya menyediakan rentang gaya pegas terukur, seperti 60g ± 20g, yang cukup untuk memastikan kontak stabil pada langkah yang disarankan.

• Ketiga, perhatikan toleransi produk.

Selama perakitan sebenarnya, akan ada beberapa toleransi pada tinggi pin, ketebalan housing, dan posisi PCB. Jika para insinyur hanya menyisakan ruang kompresi yang sempit selama desain, produksi massal dapat mengakibatkan beberapa produk dikompresi terlalu dalam dan produk lainnya terlalu dangkal. Oleh karena itu, para insinyur harus mempertimbangkan toleransi dan memberikan margin keamanan saat merancang langkah kompresi.

• Keempat, pertimbangkan gesekan dan keausan.

Langkah kompresi yang berlebihan meningkatkan gesekan antara pin pogo dan titik pengujian. Seiring waktu, pelapisan dapat dengan mudah terkikis, sehingga meningkatkan resistensi. Hal ini terutama berlaku untuk perlengkapan pengujian yang digunakan untuk-menyambungkan dan mencabut colokan frekuensi tinggi. Pukulan yang wajar secara langsung menentukan frekuensi perawatan.

• Terakhir, simulasikan-kondisi pengoperasian dunia nyata selama pengujian.

Banyak orang berasumsi bahwa resistansinya dapat diandalkan setelah beberapa kali uji kompresi di laboratorium. Namun, yang terbaik adalah melakukan pengujian siklik, yang menyimulasikan jumlah siklus kompresi yang realistis, seperti 10.000 atau 20.000, untuk memverifikasi fluktuasi resistensi dan elastisitas. Hal ini memberikan hasil yang dapat diandalkan.

Tag populer: konektor magnetik melingkar, produsen, pemasok, pabrik konektor magnetik melingkar Cina
