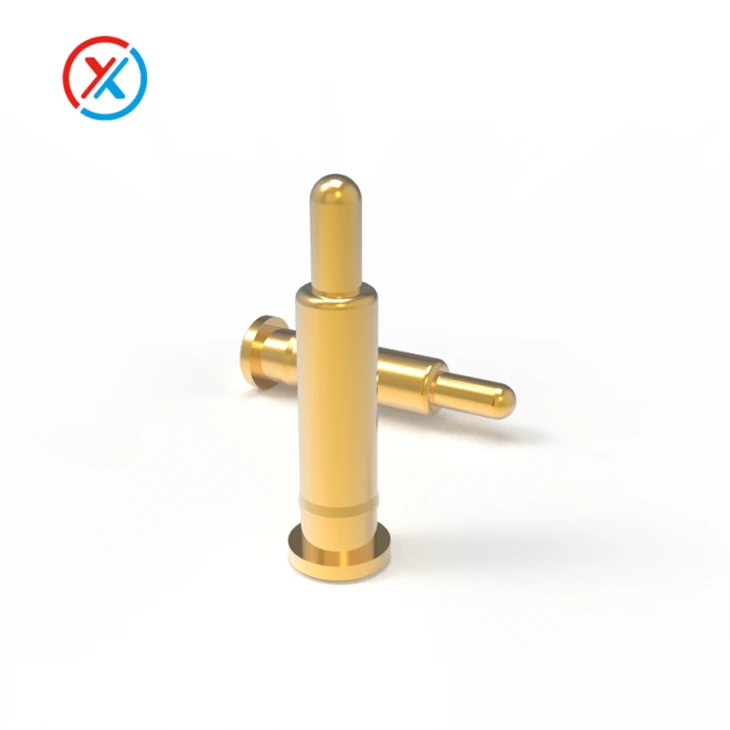

Pin Pogo SMD

Dongguan Xinteng Electronics Co, Ltd adalah salah satu produsen dan pemasok pin pogo smd paling andal di Cina, yang ditampilkan oleh produk berkualitas dan pelayanan yang baik. Selamat datang di grosir pin pogo smd tahan lama dalam stok di sini dari pabrik kami. Juga, layanan yang disesuaikan dan layanan OEM&ODM tersedia.

Pin pogo bergaya SMT-ini, berkat ukurannya yang ringkas, tahan lama, dan konduktivitas yang stabil, dapat diterapkan secara luas pada perangkat elektronik konsumen, pengujian industri, dan perangkat medis. Dengan daya dukung arus maksimum 3A dan tegangan pengenal DC 12V, diameter ujung 0,9 mm, dan tinggi keseluruhan 7,5 mm, produk ini ideal untuk digunakan pada perangkat medis portabel seperti pengukur glukosa darah, alat analisis urin, dan mesin ultrasound portabel. Perangkat ini ringkas dan sering dibawa, sehingga menuntut masa pakai dan stabilitas pin pogo yang tinggi. Keandalan dan daya tahan produk ini benar-benar memenuhi persyaratan ketat ini.

Struktur internal pin pogo SMD memiliki desain-penampang miring dengan pegas-baja tahan karat bawaan. Diameter pin adalah 0,90 mm dan tinggi total 7,50 mm. Pin tersebut telah diuji masa pakainya hingga 10.000 siklus dan telah lulus uji semprotan garam selama 48 jam. Mereka memiliki kekuatan kerja storke 70g±20g pada 1,0mm dan kekuatan storke penuh 1,4mm. Bahan dan pelapisnya mematuhi standar lingkungan ROHS dan REACH.

• Selama proses desain, gambar teknik akan dengan jelas menunjukkan langkah kompresi. Umumnya, jumlah kompresi adalah 2/3 inci dari total langkah. Kompresi atau gaya dorong yang tidak memadai dapat menyebabkan impedansi tidak stabil, sehingga mempengaruhi keandalan sambungan. Sebaliknya, kompresi yang berlebihan dapat merusak bukaan tabung sehingga menyebabkan pin jamming.
• Selama perakitan Pogo Pin, perhatian khusus harus diberikan untuk menghindari tekanan berlebihan pada bukaan tabung, karena tekanan atau benturan yang berlebihan dapat merusak bukaan, menyebabkan kemacetan pin dan mempengaruhi kinerja dan stabilitas konektor.
• Selain itu, kontak baterai yang dipadukan dengan Pin Pogo atau jari emas FPC harus bebas dari kotoran, oksidasi, dll. Kontaminan dapat mempengaruhi kualitas kontak, yang mengakibatkan sambungan listrik tidak stabil.

• Pin pogo pada dasarnya tahan air.

Segel ekor: Ekor laras jarum suntik disegel dengan pengelasan laser, pot resin/serat kaca, atau paku keling untuk mencegah kelembapan memasuki pegas melalui laras.

Segel luar: Penghenti tabung alat suntik dipadukan dengan cincin O-atau segel berbentuk kerucut untuk membentuk segel utama saat dipasang di wadah atau kulit terluar.

Struktur labirin: Lubang "labirin" atau berbibir ganda dibuat di celah geser antara ujung jarum dan tabung alat suntik untuk mengurangi risiko infiltrasi kapiler.

• Konektor pin pogo tahan air.

Integrasi yang berlebihan: Rangkaian pin Pogo dikemas dengan kabel atau housing, menghasilkan tampilan yang mulus dan celah minimal.

Kombinasi penyegelan: Cincin O-+ gasket silikon datar + preload berulir/klip menciptakan segel rakitan yang mudah dirawat.

Penyeimbangan tekanan: Membran bernapas ePTFE ditambahkan ke rongga tertutup untuk mengurangi perbedaan tekanan yang disebabkan oleh perbedaan suhu atau kedalaman air, mencegah efek "penyerapan air".

Perlindungan pot: Lakukan pot lokal (gel epoksi/silikon) pada rongga-rongga utama untuk mengubah saluran rembesan air yang mungkin menjadi "jalan buntu".
